Construyendo mesa de dibujo

 Como crear tu propia mesa de Dibujo y Calco casera, a precio muy económico.

Materiales necesarios:

• Plancha de madera de 50 x 70 cm.
• 4 segmentos de madera de 42 cm de largo y 3,3 cm de ancho.
• 4 segmentos de madera de 70 cm y 3,3 cm de ancho.
• 1 miniregleta fluorescente de 8W.
• Plancha gruesa de metacrilato translúcido de 50 x 70 cm, o en su defecto 2 planchas delgadas del mismo tamaño.
• 2 listones de 25 cm unidos a 1 de 60 cm formando una H.
• 8 tacos de plástico para establecer las diferentes alturas.
• 1 bisagra de 50 cm de largo y 12 clavos cortos.

Notas:
La parte superior e inferior están unidas por una bisagra de 50 cm.

El marco inferior fue clavado sobre una plancha de madera de 50 x 70.

Los segmentos del marco superior están unidos con escuadras planas en sus cuatro ángulos mediante tornillos.

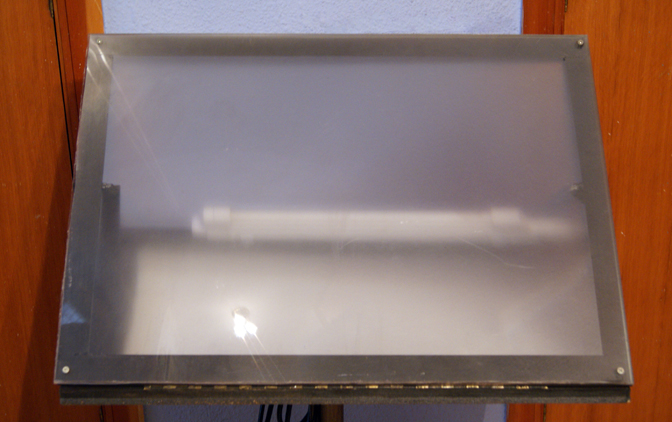

Las planchas de metacrilato fueron cuidadosamente taladradas y se unieron al marco superior mediante tornillos.

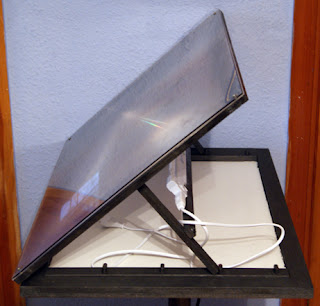

Una pieza en forma de H regula la inclinación de la pieza superior mediante 4 tacos, tal como se ve en la foto de perfil.

En la parte superior se ha unido el segmento H con 2 cancamos redondos y tornillos holgados para facilitar el movimiento.

Se ha colocado un tubo fluorescente de baja potencia en la zona central de la H, con el fin de proporcionar luz si se desea utilizar la mesa para calco.
